1.概述

　　电子皮带秤是对皮带输送机输送的散状物料进行连续称量的一种计量设备，其使用方便，称量准确，目前已广泛应用于各行各业的各个领域。

　　为了保证电子皮带秤使用时的计量精度应定期对电子皮带秤进行校验。目前电子皮带秤常规的模拟校验方法精度不高，而实物校验又很繁锁，因此长期以来国内外都在探讨和寻求一种更为方便实用的校验方法，以解决电子皮带秤校验难的问题。

　　PLJX型电子皮带秤动态校验装置是我公司经多年研究，在反复试验的基础上开发研制的一种即能保证校验精度又操作简捷实用的校验电子皮带秤的新产品。本装置在校验过程中近似地模拟了实物随输送机皮带运行的状态，与其它的模拟方法相比较，更接近于实物校验状态。装置的配套仪表采用了先进的电路设计及单片机技术，可动态跟踪全部校验过程，并将电子皮带秤所通过的标准重量在仪表上进行显示，其结果与实物校验接近一致。

　　本装置原理科学、操作安全方便、自动化程度高、省时省力。适用于电力、冶金、化工、矿山、港口、粮食等行业电子皮带秤的动态校验。

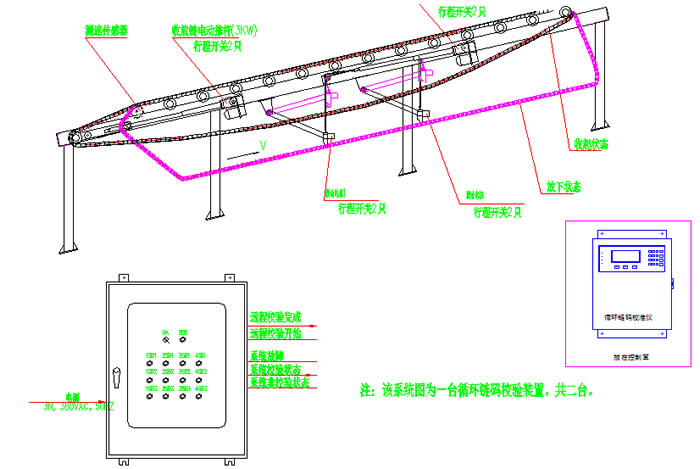

　　本装置主要由链码圈、链码升降装置、机架、托辊和控制仪表等零部件组成。

　　2.主要技术指标及功能：

　　2.1 校验重复性：优于±0.1%;

　　2.2 校验精度：　优于±0.1%;

　　2.3 链码圈质量：50Kg/m;

　　2.4 链码数量：1条;

　　2.5 整机功率：约4Kw。

　　2.6 工作环境：

　　2.6.1 温度、湿度：

　　仪表：　　 温度：0～40℃;;　　　相对湿度：≤85%;

　　机械装置：　　温度：-30℃～+60℃;　相对湿度：≤85%。

　　2.6.2 电源电压：

　　仪表：　　 AC220V±15%;　　50HZ±1%;

　　机械装置：　　AC380V±15%;　　50HZ±1%。

　　2.4 适用范围：

　　皮带输送机输送量：　≤10，000t/h;

　　皮带输送机带宽：　　300～4000 mm;

　　皮带输送机带速：　　0.02～4m/s;

　　皮带输送机皮带倾角：≤18°;

　　皮带输送机的托辊为平面型或三节槽型。

　　2.5 功能：

　　能与电子皮带秤进行同步操作，相同量程或流量的校验状态可多次重复。本装置具有参数设定、时间设定、瞬时流量显示、累计重量显示、自检等功能。

　　3.工作原理：

　　3.1 SCI-PLJX型电子皮带秤动态校验装置将由天平标准传递的链码圈放置在输送机皮带上，链码圈随着皮带平稳运转。当链码圈转动一圈时，作用在电子皮带秤上的重量就是链码圈的总重量(即天平标准传递值)。当链码圈转动N圈时，作用在电子皮带秤上的重量就为：Nx标准传递值。由于链码圈随皮带转动可以无限循环，故作用在电子皮带秤上的累计重量就可以是任意的和无限的。

　　3.2 链码圈随皮带运转的同时，带动测速托辊转动，测速托辊将链码圈转动的圈数送入仪表，仪表将接收到的信号经CPU处理后将处理结果在显示器上显示。电子皮带秤仪表示值应以本仪表示值为准进行调整，从而实现电子皮带秤的动态校验。
